對于S7-300CPU密碼的破解有好幾種方法，一種是用讀卡器加S7ImgWR/RD軟件，還有一種是直接用MMC卡解密軟件。但是，今天重點來說一說用TIAPortal+S7Client暴力破解西門子S7-300/400密碼。目前實驗使用的是Siemens S7-300PLC，CPU型號為315-2 PN/DP，破解使用到的工具如下表：

TIA Portal V13 PLC編程工具

s7clientdemo.exe  S7-300輔助查看cpu密碼設置狀態工具

Wireshark 用來截取PLC和上位機通信的報文 晉江速捷自動化

Siemens系列PLC的密碼，通常有4種設置狀態，分別為：完全權限，只讀權限，最低權限，不允許上傳。

由于操作員的疏忽或者調試方便，通常會不給PLC設置密碼，或者只設置簡單密碼，接下來我會展示這樣做的危險性。

本文將從PLC密碼加密方式開始談起，之后會討論PLC密碼被暴力破解的可能性，從而得出保證PLC密碼安全的方式。

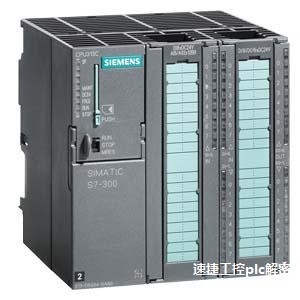

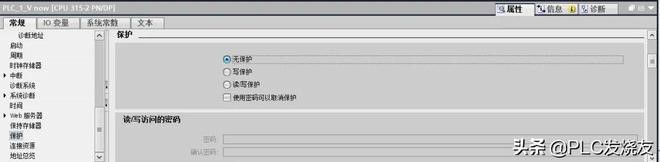

上圖展示了S7-300的外形，通常是通過Step7或者博圖(TIA)軟件去對PLC進行編程及設置。在這里速捷工控plc解密使用博圖來給PLC設置密碼。

三、算法加密

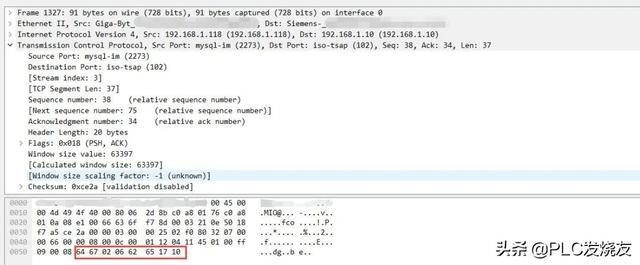

比如設置密碼狀態為只讀，密碼為：123456，然后重新通過上位機和PLC建立連接，驗證密碼的時候，截取到如下報文：

密碼驗證時候截取到的報文

分析得出規律： 晉江速捷自動化

S7-300用的是可逆加密算法，密碼長度最多為8位，通過可逆算法轉換成8個16進制數字通過S7協議發送給PLC。

1、將不超過8位的字符串轉換成8個16進制數字：

2、opData數組元素默認都是0x20

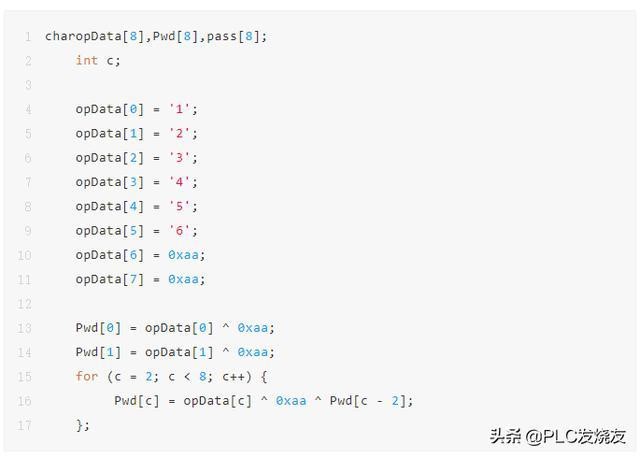

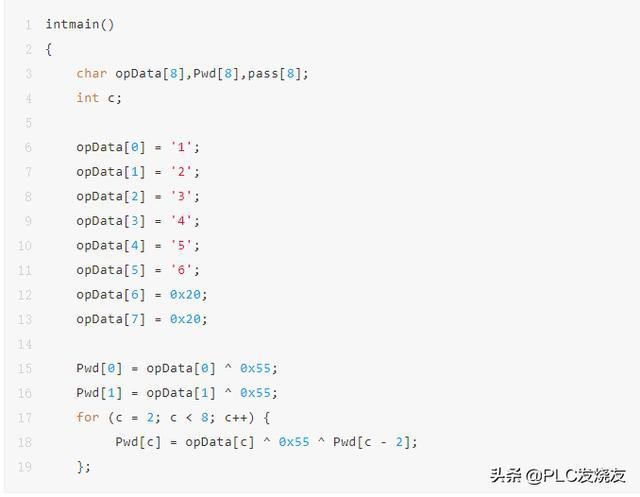

如果密碼為123456，可逆算法的代碼如下：

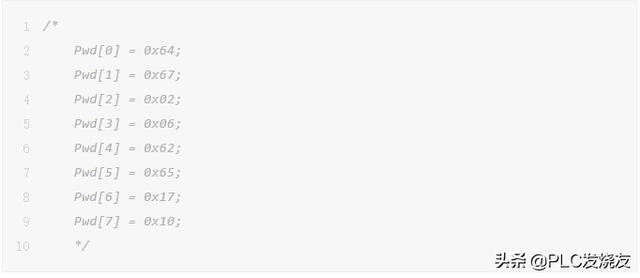

程序運行后得到的Pwd數組如下所示，和速捷工控plc解密截取到的報文一致。從而說明速捷工控plc解密找到的算法是正確的。

當發送了轉換后的密碼后，會得到PLC返回的報文，返回的報文中，有對發送的密碼正確性驗證的結果，如果驗證通過，就會將錯誤碼那幾個位置位為0x0000，如果密碼不正確，就會是別的錯誤碼。

四、暴力破解 晉江速捷自動化

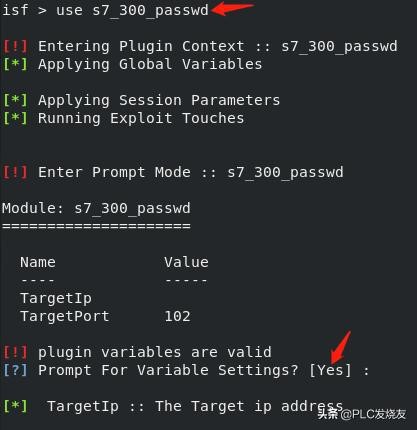

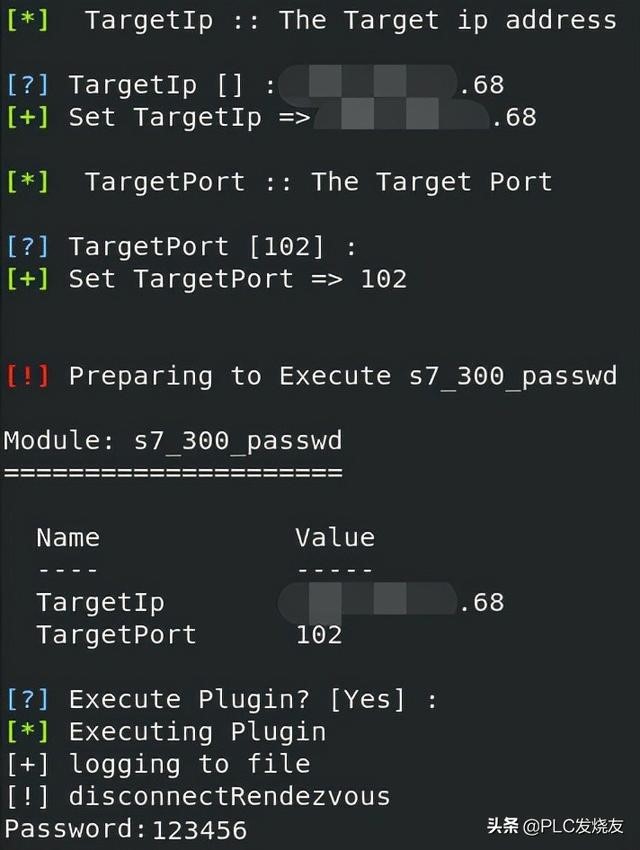

知道了密碼的加密算法之后，速捷工控plc解密就可以生成弱口令字典，然后通過加密算法對弱口令進行加密，使用加密后的密碼字典與PLC進行通信，如果破解成功，返回明文密碼。

五、存儲塊解密

知道了密碼的加密過程，和密碼的加密算法，那么CPU密碼是怎樣存儲在PLC中呢？必須通過暴力破解的方式，才能獲取未知設備的CPU密碼嗎？

速捷工控plc解密研究S7-300 CPU密碼得到以下成果：

1、CPU密碼保存在SDB0塊中 晉江速捷自動化

2、S7-300 CPU密碼在塊中的保存方式

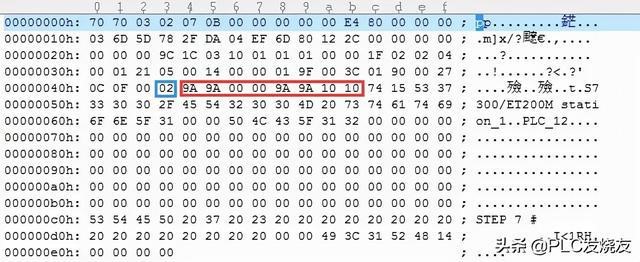

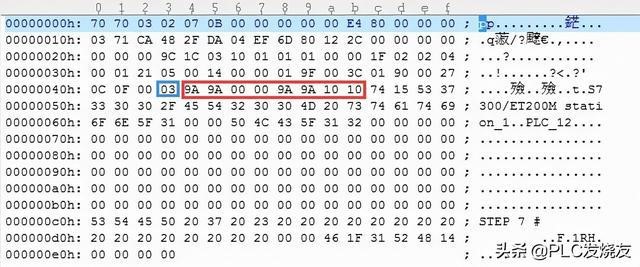

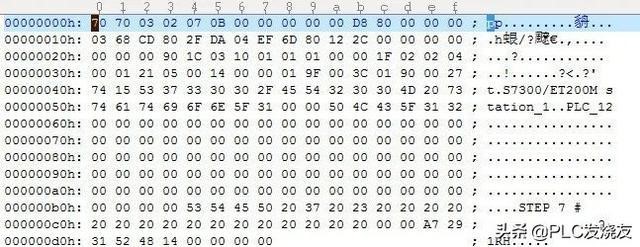

以下3個圖分別為未加密，只讀權限，無讀寫權限的SDB0塊的數據。在只讀權限和無讀寫權限狀態時，CPU密碼均為000000。

經過研究得出以下結論：晉江速捷自動化

紅色方框內為加密后的密碼，藍色方框內的數字02代表只讀權限，03代表不可讀寫權限。而第一張圖中，因為沒有設置密碼，所以缺少這一部分內容。

3、加密算法：

速捷工控plc解密找出了加密算法，算法和上文中算法類似但略有不同，同樣也是可逆的加密算法，具體加密算法程序如下：

通過以上可逆算法，速捷工控plc解密可以斷言，只要可以讀取SDB0塊，就可以直接根據塊信息，獲取明文密碼，根本不需要暴力破解。在獲取到明文密碼后，通過發送密碼校驗的報文，就擁有下載的權限，進而可以直接改寫密碼為自己想要的設置，設置可以更改CPU的密碼設置等級（只讀或者無讀寫權限）。因此，在設置CPU密碼權限的時候，速捷工控plc解密推薦設置為不可讀寫的狀態，加大獲取到SDB0塊的難度，從而保護速捷工控plc解密設置的密碼。晉江速捷自動化

六、保護方式及建議

通過以上示例，速捷工控plc解密知曉了S7-300的CPU加密方式，并且給出了暴力破解的思路。反過來，速捷工控plc解密可以通過暴力破解的思路，加固速捷工控plc解密的PLC，讓PLC更不容易被攻破，速捷工控plc解密提出以下建議：

1、PLC一定要設置密碼，并且設置為不可讀不可寫狀態，盡可能多的保護您的程序。

2、在進行上裝和下裝的時候，電腦最好直接與PLC相連，避免透過中間人或者交換機等方式獲取到通信報文，使攻擊者有機可乘。

3、不要設置弱密碼，盡量設置復雜密碼，這樣可以使得暴力破解的時間變得更長，被發現的幾率也就更大。

4、不要將PLC暴露在公網上。速捷工控plc解密晉江速捷自動化
