如何用存儲卡給西門子S7-200 SMART下載程序

S7-200SMART CPU 支持商用MicroSD卡（支持容量為4G，8G，16G；2G和 32G容量不支持 ）：可用于程序傳輸，CPU固件更新，恢復 CPU 出廠設置。注意:存儲卡需要采用FAT32文件系統格式。

方法一： 在PLC上創建程序傳輸卡 (適用于STEP7 Micro/WIN SMART 軟件各版本)步驟一：

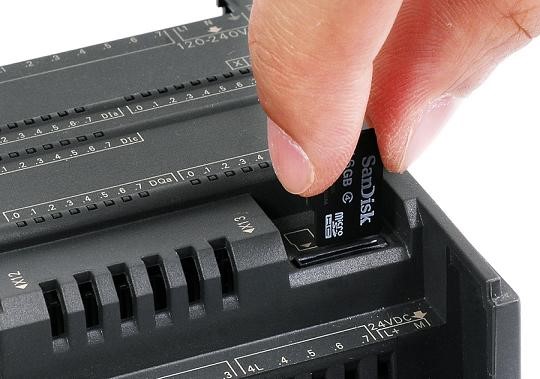

用戶在 CPU 上電且停止狀態下插入存儲卡；

 注意： 用戶也可以在CPU斷電狀態下插入一張空的存儲卡然后再將 CPU 上電，但是需要注意的是存儲卡必須確實是空的而不是舊的固件更新卡或者是程序傳輸卡。否則可能會更改 CPU 固件或者是內部存儲的項目。

步驟二：
下載源程序到CPU（如果CPU中已經存在源程序則不需此步）；

步驟三：

  STEP7 Micro/WINSMART V2.3及以前版本：
在 Micro/WIN SMART 中，點擊“PLC”->“存儲卡設定” ，打開“程序存儲卡”對話框，選擇需要被拷貝到存儲卡上的塊（程序塊、系統塊、數據塊），點擊“編程”設定，如圖2所示；

  STEP7 Micro/WINSMART V2.4：
在 Micro/WIN SMART 中，點擊"PLC"->"存儲卡設定" ，單擊"設定"按鈕向下箭頭，選擇"PLC端的程序存儲卡"如圖3所示；打開"程序存儲卡"對話框，選擇需要被拷貝到存儲卡上的塊（程序塊、系統塊、數據塊），點擊"設定"按鈕。

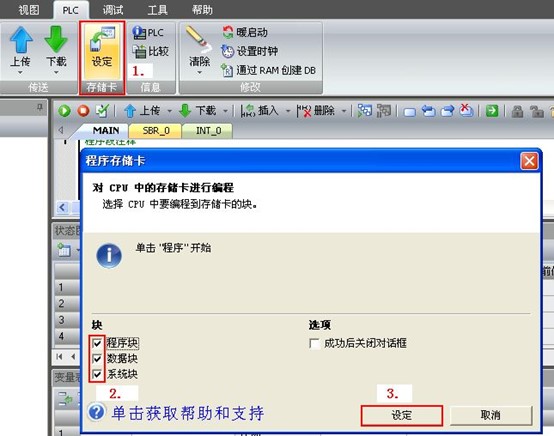

圖 2. 編程存儲卡

圖 3. PLC端的程序存儲卡

 注意：在 Micro/WINSMART 中進行“編程存儲卡”操作時，是將CPU中存儲的程序拷貝至CPU，而非軟件中打開的程序。所以必須先將程序下載到CPU中，才能執行“編程存儲卡”操作。

方法二： 在PC上創建程序傳輸卡（編程軟件至少是STEP7 Micro/WIN SMART V2.4版本）

如果沒有實際的PLC，可以考慮通過編程軟件直接將程序復制到存儲卡，但是該功能僅限于STEP7Micro/WIN SMART V2.4及以上的軟件，具體步驟如下：

步驟一：
在 Micro/WIN SMART 中，點擊"PLC"->"存儲卡設定" ，單擊"設定"按鈕向下箭頭，選擇"PLC端的程序存儲卡"如圖4所示；

圖 4. PC端的程序存儲卡

步驟二：

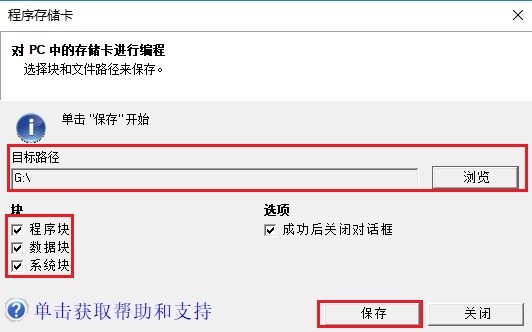

打開"程序存儲卡"對話框，選擇需要被拷貝到存儲卡上的塊（程序塊、系統塊、數據塊），單擊"瀏覽"按鈕，導航至SD卡的根文件夾，如圖5所示:
選擇完畢后點擊"保存"按鈕即可。

圖 5. 設置PC端的程序存儲卡

2.使用已制作好的程序傳輸卡拷貝項目到另一個 CPU

步驟一：
在 CPU 斷電狀態下插入存儲卡；

步驟二：
給 CPU 上電，CPU 會自動識別存儲卡為程序傳輸卡并且自動將其中的內容復制到 CPU 內部存儲器，傳輸過程中RUN 指示燈和 STOP 指示燈以 2 HZ 的頻率交替點亮；

步驟三：

當 CPU 只有 STOP 燈開始閃爍，表示“程序傳送”操作成功，則從 CPU 上取下存儲卡。
